RVS Spieën
Roestvaststalen spieën voor spiebaanverbindingen volgens DIN 6885 en DIN 6888. Geschikt voor koppeloverdracht tussen as en naaf in machinebouw, aandrijvingen, pompen en scheepvaart. Leverbaar in A2/A4, nauwkeurige passing. RVS Products is uw specialist voor passende maatvoering en technische ondersteuning.
RVS spieën voor stevige as‑naafverbindingen
RVS spieën zorgen voor een betrouwbare krachtoverbrenging tussen as en naaf. De spie past in de spiebaan op de as en in de corresponderende groef van tandwiel, koppeling, poelie of trommel. Zo wordt slip onder torsiebelasting voorkomen en blijft de positionering nauwkeurig, ook bij wisselende belastingen en bedrijfstemperaturen.
Toepassingen en gebruikssituaties
- Machinebouw: bevestiging van tandwielen, kettingwielen en koppelingen op aandrijfassen.
- Pompen en ventilatoren: borging van waaiers en poelies bij continu bedrijf.
- Maritiem en offshore: corrosiebestendige as‑naafverbindingen voor lieren, schroefassen en dekwerktuigen.
- Voedingsmiddelen- en farmaceutische industrie: RVS spieën voor hygiënische omgevingen met regelmatige reiniging.
- Transport- en interne logistiek: trommels, rollen en wielen met nauwkeurige positionering.
- Agri en recycling: robuuste verbindingen die schok- en vibratiebelasting kunnen opvangen.
Bij montage is een zuivere passing tussen spie, spiebaan en naafgroef essentieel. Gebruik passende afmetingen, controleer bramen en randen en vermijd overlengte die contact met lageringen of afdichtingen kan veroorzaken.
Belangrijke eigenschappen en materialen
- Materiaalsoorten: A2 (RVS 304) voor algemene toepassingen; A4 (RVS 316) bij zout, vocht, chemicaliën of buitenopstelling.
- Corrosiebestendigheid: geschikt voor natte, maritieme en licht chemische omgevingen; RVS 316 biedt extra weerstand tegen chloridebelasting.
- Maatvast en slijtvast: nauwkeurig bewerkte profielen voor consistente passing en gelijkmatige krachtoverdracht.

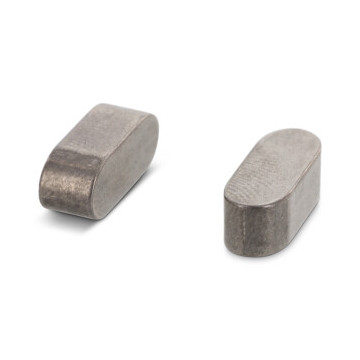

- Normering: parallelle spieën volgens DIN 6885 (vorm A afgeronde koppen, vorm B rechte koppen); halvemaan‑spieën (Woodruff) volgens DIN 6888 voor korte naaflengtes of kleine diameters.
- Temperatuurbestendigheid: geschikt voor gebruik bij verhoogde temperatuur, met behoud van mechanische stabiliteit binnen de materiaalgrenzen.
- Magnetisch gedrag: austenitische RVS‑spieën kunnen na koudvervorming licht magnetisch zijn; dit beïnvloedt de toepassing doorgaans niet.
Spieën worden geselecteerd op breedte × hoogte × lengte, afgestemd op de asdiameter en de naaf. Een correcte passing voorkomt micro‑beweging, reduceert slijtage in de groef en verhoogt de bedrijfszekerheid van de complete aandrijflijn.
Varianten en combinatiemogelijkheden
- Parallelle spieën DIN 6885 vorm A/B: de standaardoplossing voor rechte as‑naafverbindingen met goede montagesnelheid en herhaalnauwkeurigheid.
- Halvemaan‑spieën (Woodruff) DIN 6888: ideaal bij beperkte naaflengte, conische assen of als zelfuitlijnende oplossing.
- Taps toelopende spieën: voor toepassingen waar een spankracht en extra borging gewenst is (afhankelijk van ontwerp en naafmateriaal).
- Spie‑staf (key stock): vierkante of rechthoekige RVS staf om zelf spieën op maat te zagen bij enkelstuks of prototyping.
- Combinaties: te gebruiken met spiebanen volgens as‑ en naafnormering, in combinatie met borgmiddelen zoals naafklemmen, stelbouten of klembussen voor extra zekerheid.
Let bij de keuze op de beschikbare spiebaanhoogte, de benodigde lengte voor volledige krachtoverdracht en de omgeving (vocht, reinigingsmiddelen, temperatuur). Voor food, chemie en maritiem is A4/RVS 316 de logische keuze; voor algemene machinebouw volstaat vaak A2/RVS 304.
Efficiënt selecteren en direct toepassen
Wilt u spieen kopen of spieen bestellen, richt u dan op vier punten: afmeting (b × h × L), norm (bijv. DIN 6885 of DIN 6888), materiaal (A2/304 of A4/316) en bedrijfsomgeving. Zo kiest u een spie die zonder nabewerking past en de vereiste koppeloverdracht veilig borgt. Wij leveren een breed assortiment RVS spieën in gangbare metrische maten en met consistente toleranties, zodat u snel kunt monteren en doorwerken. Heeft u vragen over passing, materiaalkeuze of uitwisselbaarheid met bestaande componenten? Onze technische ondersteuning denkt mee en adviseert een professionele oplossing voor uw toepassing.
Veelgestelde vragen over RVS Spieën
Welke typen RVS spieën zijn er en wanneer kies ik welke?
Beschikbare uitvoeringen
- Parallelle spie (rechthoekig) – volgens DIN 6885; de standaard voor het fixeren van naaf op as.
- Halfronde/woodruff spie – volgens DIN 6888; ideaal bij conische assen of kleinere diameters.
- Spiebanenstaal (key stock) – stafmateriaal om op maat te zagen voor onderhoud of prototyping.
Kies dezelfde norm en maat als de as- en naaffabrikant voor een betrouwbare passing en minimale slijtage.
Welke RVS-kwaliteit moet ik kiezen: A2 (304) of A4 (316)?
Keuzehulp
- A2 (RVS 304): algemene machinebouw, binnenopstelling, droge of licht vochtige omgevingen.
- A4 (RVS 316): maritiem, buiten, chloride- of chemisch belast; hogere corrosiebestendigheid.
Twijfelt u? Kies A4 bij agressieve omstandigheden of wanneer stilstand kostbaar is. Wij adviseren u graag.
Hoe bepaal ik de juiste maat voor mijn toepassing?
Stap-voor-stap
- Bepaal asdiameter en spiebaanmaat (b × t) in as en naaf.
- Kies type (parallel of halfrond) en de bijbehorende normreeks (bijv. DIN 6885/DIN 6888).
- Selecteer lengte l passend bij de naafbreedte (laat doorgaans 1–2 mm speling aan de einden).
- Let op eindvorm/afschuining volgens de norm en de tolerance uit uw tekening.
Voor kritische aandrijvingen adviseren wij een controle op schuifspanning en draagdruk o.b.v. koppel en materiaalsterkte. Onze technische ondersteuning helpt u hierbij.
Leveren jullie documentatie en certificaten bij RVS spieën?
Documentatie
- Materiaalcertificaat EN 10204 3.1 op aanvraag.
- Batch-/heatnummer voor volledige traceerbaarheid.
- RoHS- en REACH-conformiteit beschikbaar.
Geef uw behoefte aan bij bestelling; wij leveren de juiste documenten mee.
Kunnen spieën op maat of bewerkt worden geleverd?
Maatwerkopties
- Op lengte gezaagd/gekort uit spiebanenstaal.
- Afschuining of radius aan uiteinden volgens tekening.
- Ontbramen en nabehandeling voor directe montage.
Wij produceren conform de relevante DIN-maatreeksen; toleranties stemmen we af op uw specificatie.
Zijn RVS spieën magnetisch en wat is het temperatuurbereik?
Materiaalgedrag
- Austenitisch RVS (A2/A4) is niet- of slechts licht magnetisch; koudvervorming kan de magnetische respons vergroten.
- Temperatuurbestendigheid: in de praktijk doorgaans bruikbaar tot circa 300 °C bij matige belastingen; controleer altijd de toepassingseisen.
Voor hogere temperaturen of bijzondere belastingen adviseren wij overleg met onze technische dienst.
Hoe snel kunnen jullie leveren en wat zijn de minimale bestelhoeveelheden?
Levering
- Veel maten direct uit voorraad met snelle levering binnen de Benelux en Duitsland.
- Maatwerk en speciale materialen leveren wij in overleg met korte doorlooptijden.
- Bestellen per stuk of per lengte; staffelkortingen bij grotere afnames.
Vraag een offerte aan; u ontvangt snel duidelijkheid over prijs en levertijd.
