RVS Stiften met groef
Groefstiften in roestvast staal (A2/A4) voor positioneren en borgen in scharnieren, koppelingen en machineframes. Uitgevoerd volgens DIN/ISO, geschikt voor perspassing en hoge trillingslast. Toepassing in machinebouw, scheepsbouw en voedingsmiddelenindustrie. RVS Products is úw specialist: snel geleverd, advies over maat, tolerantie en montage.
RVS stiften met groef voor borging, centrering en trillingsvaste verbindingen
RVS stiften met groef zijn cilindrische pennen met drie longitudinale groeven. Bij het inpersen verplaatsen de groeven materiaal en ontstaat radiale opsluiting in het boorgat. Zo worden twee of meer onderdelen duurzaam geborgd zonder schroefdraad of extra bevestigers. Dankzij de afgeschuinde punt laat de montage zich snel en reproduceerbaar uitvoeren, ook in serieproductie.
Toepassingen en gebruikssituaties
- Machine- en apparatenbouw: positioneren van huisdelen, flenzen en afdekkingen, borging van hevels en koppelingen.
- Plaatwerk en behuizingen: scharnier- en sluitpennen, aligneren van panelen, fixeren van geleiders.
- Transport en automotive: borging in linkages, pedalen en slotmechanismen, ook onder dynamische belasting.
- Hydrauliek/pneumatiek: pennen in klephuizen en actuatoren waar draadverbindingen onwenselijk zijn.
- Maritiem, offshore en voedingsmiddelen: corrosiebestendige borging in RVS-constructies en procesinstallaties.
- Kunststof en lichte legeringen: de groeven grijpen mechanisch in zachte materialen voor hoge uittrekweerstand.
Belangrijke eigenschappen en materialen
- Borging door perspassing: de pin zet uit in het gat en levert hoge uittrek- en trillingsbestendigheid, ook bij wisselende belasting.
- Nauwkeurige montage: doorgaans wordt op of rond de nominale penmaat geboord/geruimd; voor kritische passing adviseren wij proefpassing en het vastleggen van tolerantievelden op tekening.
- Demontage mogelijk: uitdrijven met een stempel behoudt in veel gevallen de functionaliteit van de verbinding.
- Corrosiebestendigheid: leverbaar in RVS A2 (AISI 304) voor algemeen gebruik en RVS A4 (AISI 316) voor chloride- en zeewaterblootstelling.
- Temperatuur- en chemische bestendigheid: geschikt voor omgevingen waar smeren of nabehandeling beperkt is.
- Hygiënisch en robuust: glad oppervlak en massieve constructie maken reinigen eenvoudig en minimaliseren speling.
Varianten en normeringen

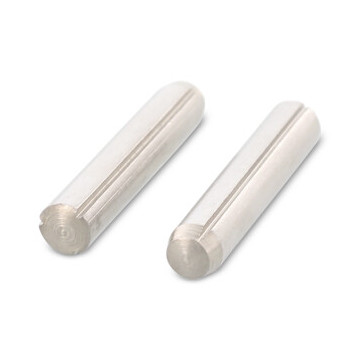

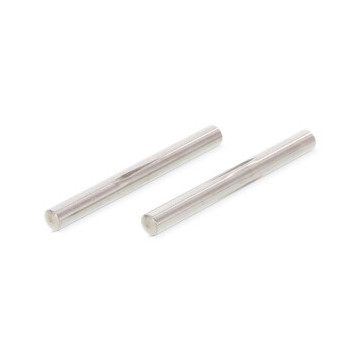

- Volle-lengte parallelgroeven (ISO 8740): drie evenwijdige groeven over de volledige lengte met afgeschuinde punt; universele keuze voor algemene borging en centrering.

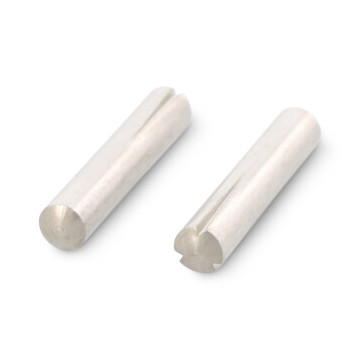

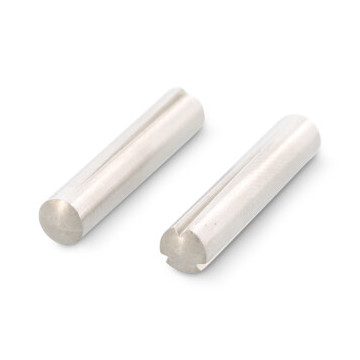

- Half-lengte, reverse-taper/progressieve groeven (ISO 8741): gefaseerde expansie voor gecontroleerde perspassing, bijvoorbeeld in blinde gaten.

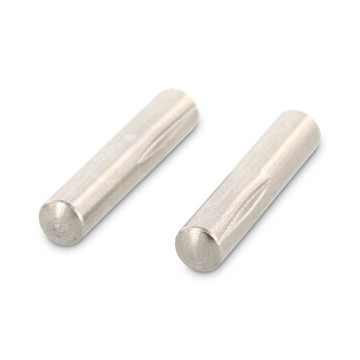

- Eenderde-lengte, centre-groeven (ISO 8742): lokale expansie rond het midden voor toepassingen waarbij gerichte borging en eenvoudiger demontage gewenst zijn.
- Diameter- en lengterange: volgens de normen gangbaar vanaf ca. 1 tot 25 mm diameter; lengte afgestemd op de constructiehoogte en gewenste scharnier- of geleidingsweg.
- Vervanging oude DIN: de vroegere DIN 1473 is opgevolgd door ISO 8740, waardoor internationale uitwisselbaarheid en maatconsistentie geborgd zijn.
Keuze- en montageadvies voor een betrouwbare verbinding
- Kies materiaal op omgeving: A2 voor binnen en algemeen industrieel gebruik; A4 voor maritiem, chemisch of buitenopstelling.
- Bepaal functie: centreren en blijvend borgen? Kies ISO 8740. Blinde gaten of gecontroleerde expansie? Overweeg ISO 8741. Demontagevriendelijk of lokale borging? ISO 8742 is passend.
- Boorgatvoorbereiding: boor of ruim met de vereiste maatnauwkeurigheid en rondloop; afbramen voorkomt beschadiging bij het inpersen.
- Rand- en h.o.h.-afstanden: houd voldoende materiaal rondom het gat aan om scheurvorming te voorkomen, zeker in gietwerk, aluminium en thermoplasten.
- Montagecondities: persen bij voorkeur axiaal en haaks; afhankelijk van toepassing droog of licht geolied monteren. Bij serieproductie waarborgt een persarm of montagehulp consistente resultaten.
Direct de juiste RVS stift met groef selecteren
U ontvangt bij RVS stiften met groef een professionele oplossing voor snelle, spelingsarme borging zonder schroefdraad. Wij leveren de gangbare varianten conform ISO 8740, ISO 8741 en ISO 8742 in A2 en A4, met diameters en lengtes passend bij uw constructie-eisen. Heeft u een tekening met passingseisen of zoekt u een alternatief voor een bestaande DIN-referentie? Wij denken graag mee over maatvoering, materiaalkeuze en montage, zodat u zeker bent van een stabiele verbinding en vlotte doorlooptijd.
Veelgestelde vragen over RVS Stiften met groef
Wat is een RVS stift met groef en waarvoor gebruikt u deze?
Een stift met groef is een massieve positioneer- en borgstift met langsgroeven. Door de groeven ontstaat een elastische perspassing met hoge uittrekweerstand. Toepassingen: het borgen en positioneren van onderdelen, scharnierpunten, koppelingen en montage in blindgaten.
- Materiaal: roestvast staal (A2/304 of A4/316)
- Gebruik: machinebouw, constructie, apparatenbouw, scheepvaart en onderhoud
- Voordeel: snel te monteren, trillingbestendig en herhaalnauwkeurig
Welke typen en normen leveren jullie?
Wij leveren RVS stiften met groef volgens internationale normen voor een betrouwbare passing en uitwisselbaarheid.
- Volledige lengte, parallel/‘diamond’ groeven (ISO 8740)
- Half-lengte, progressieve (reverse-taper) groeven (ISO 8741)
- Half-lengte, centrumgroeven (ISO 8743)
- Nominale diameters doorgaans 1,5–25 mm; lengtes per norm
Vraag ons team bij twijfel: wij adviseren direct het juiste type voor uw toepassing.
Hoe kies ik de juiste maat en welke boorgatmaat hanteer ik?
Uitgangspunt is de nominale diameter d1 van de stift. De groeven verplaatsen materiaal waardoor de effectieve buitendiameter groter is dan d1 en zo de perspassing ontstaat.
- Houd boorgatmaat- en toleranties aan volgens de betreffende ISO-norm (algemene eisen en boorgatmaatvoering zijn vastgelegd in de geldende richtlijnen).
- Maak een zuiver, rond boorgat en ontbraam/lichte afschuining voor soepele invoer.
- Kies half- of volledig gegroefde uitvoering op basis van gewenste houdkracht en materiaal van het werkstuk.
Wij controleren graag uw tekening en rekenen de passende maat en toleranties met u door.
Hoe monteer en demonteer ik stiften met groef correct?
- Montage: positioneer de stift, gebruik een pers of een montagehuls met hamer; sla rechtlijnig in. Eventueel een druppel montagepasta voor RVS-op-RVS.
- Demontage: gebruik een uittrekgereedschap of doorstootdoorn van de juiste maat. Werk vlak en ondersteun het onderdeel.
- Herbruik: technisch niet aanbevolen bij perspassingen; vervang bij service om borging te garanderen.
Ons team adviseert u over gereedschap en werkvolgorde voor snelle, schadevrije montage.
Welke RVS-kwaliteit kies ik: A2 of A4?
- A2 (RVS 304): algemene industriële toepassingen, binnen en licht buitenmilieu.
- A4 (RVS 316): verhoogde corrosiebestendigheid door molybdeen; ideaal voor maritiem, chemisch en agressieve buitenomgevingen.
Twijfelt u? Geef de omgeving, medium en reinigingsregime door; wij adviseren direct de veilige keuze.
Wat is de belastbaarheid en hoe borg ik kwaliteit in mijn ontwerp?
De uittrek- en afschuifwaarden zijn type-, maat- en materiaalafhankelijk. Groefstiften worden beproefd volgens de gangbare schertestmethoden voor stiften; de normen specificeren maatvoering, mechanische eigenschappen en beproevingen.
- Vraag per maat een specificatieblad met richtwaarden.
- Zorg voor correcte boorgattolerantie en voldoende randafstanden.
- Voor dynamische belasting of trillingen: kies volledige-lengte groeven en voldoende inbouwdiepte.
Leveren jullie certificaten, maatwerk en seriewerk met snelle doorlooptijd?
- Certificaten: materiaalcertificaat EN 10204 3.1 op aanvraag.
- Maatwerk: speciale lengtes, toleranties, afschuiningen of randen volgens tekening.
- Logistiek: grote series, vaste call-off afspraken en projectverpakkingen mogelijk met snelle levering.
U ontvangt een professionele oplossing: technisch advies, betrouwbare service en duidelijke levertijden.
