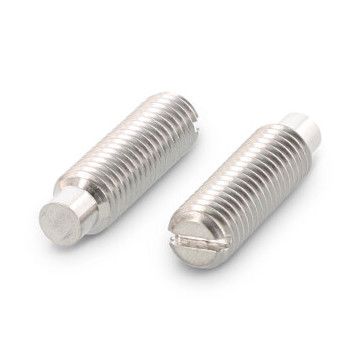

Stelschroef met sleuf en nok DIN 417
Stelschroeven volgens DIN 417 (sleuf/nokeinde) in RVS A2/A4 voor het positioneren en fixeren van assen, naafverbindingen en machineonderdelen. Metrische draad voor nauwkeurige afstelling en herhaalbare klemkracht. Toepassing in machinebouw, apparatenbouw en onderhoud. RVS Products is specialist in RVS bevestiging en adviseert u graag over de juiste uitvoering.
Stelschroef met sleuf en nok bestellen
De stelschroef met sleuf en nok DIN 417 is een hoogwaardig product gemaakt van roestvrij staal. Deze schroef is ontworpen om te worden gebruikt in verschillende toepassingen waar precisie en stabiliteit vereist zijn. De sleuf en nok op de schroefkop zorgen voor een eenvoudige en nauwkeurige afstelling van de schroef. Dit maakt het mogelijk om de schroef stevig vast te zetten en te voorkomen dat deze losraakt tijdens gebruik. De DIN 417-norm garandeert dat deze stelschroef voldoet aan de vereiste specificaties en kwaliteitsnormen. Het roestvrijstalen materiaal zorgt ervoor dat de schroef bestand is tegen corrosie en langdurig gebruik. De stelschroef met sleuf en nok DIN 417 is een betrouwbaar en duurzaam product dat geschikt is voor zowel professioneel als huishoudelijk gebruik. Het is een essentieel onderdeel voor het bevestigen en afstellen van verschillende apparaten en machines.Veelgestelde vragen over Stelschroef met sleuf en nok DIN 417
Wat is een stelschroef met sleuf en nok (DIN 417) en waarvoor wordt deze gebruikt?
Een stelschroef met sleuf en nok (dog point) is een koploze RVS schroef met sleuf-aandrijving en een vlakke, uitstaande punt. De nok grijpt in een boring, centerpunt of groef en positioneert componenten exact, zonder weg te glijden.
- Toepassingen: klemringen, koppelingen, poelies, hendels, mallen en meet-/positioneersystemen.
- Voordeel: reproduceerbare positionering en minder oppervlaktedruk op het onderdeel.
Welke materialen en kwaliteiten levert u en welke kies ik voor mijn toepassing?
Wij leveren deze stelschroeven standaard in RVS A2 (304) en RVS A4 (316).
- RVS A2: algemeen industrieel gebruik, binnen en licht buiten.
- RVS A4: maritiem, chemisch en vochtig/kleurhoudend milieu; hogere corrosiebestendigheid.
Op aanvraag leveren wij speciale uitvoeringen (bijv. andere legeringen of oppervlakken). Onze specialisten adviseren u graag.
Welke maten en normeringen zijn beschikbaar?
Wij voeren een breed maatbereik in metrische draad (bijv. M3 t/m M12, andere maten op aanvraag), volledig getapt en standaard rechtsdraaiend.
- Norm: DIN 417 (stelschroeven met lange nok). De actuele opvolgnorm is ISO 7435 / DIN EN 27435; in de praktijk uitwisselbaar.
- Aandrijving: sleuf (platte schroevendraaier).
Hoe bepaal ik de juiste lengte en nok-lengte?
De nominale lengte is de totale schroeflengte inclusief de nok. De nok-lengte is volgens de norm afgestemd op de draadmaat.
- Kies de lengte zo dat de nok volledig in de boring/groef grijpt, zonder het tegenvlak te beschadigen.
- Bij dunne wanden: controleer of er voldoende materiaal achter de contactzone aanwezig is.
- Twijfelt u? Stuur tekening/foto; wij adviseren direct de juiste maat.
Hoe monteer ik een stelschroef met nok correct en voorkom ik beschadiging?
- Gebruik een passende platte schroevendraaier die de sleuf volledig vult.
- Zorg voor een vlak en schoon tegenvlak of een gefreesde punt/boring voor de nok.
- Draai aan tot spelingsvrij; stel het uiteindelijke koppel af op basis van materiaal, draadmaat en toepassing.
- Voor extra zekerheid: draadborgmiddel of contramoer toepassen.
- Vermijd zijdelingse belasting op de sleuf; bij frequente verstelingen overweeg een alternatieve aandrijving of inzetbit.
Wat is het verschil tussen een nokpunt en andere puntvormen (vlak, kegel, kuip)?
- Nok (dog point): vlakke, geleide punt die in een boring/groef valt; beste positioneernauwkeurigheid en herhaalbaarheid.
- Vlak punt: breed contactvlak; geschikt voor zachte materialen maar minder fixerend.
- Kegel punt: dringt in het materiaal voor hoge fixatie, maar kan indrukken veroorzaken.
- Kuip punt (cup): grijpt in het oppervlak; compromis tussen grip en beschadigingsrisico.
Kies de nok wanneer u preciese uitlijning of geleide verstelling nodig heeft.
Kunt u certificaten en speciale eisen leveren?
- Certificaten: materiaalcertificaat EN 10204 3.1 op aanvraag.
- Traceerbaarheid: per batch/lot beschikbaar.
- Verpakking: standaard per doos; klantspecifieke aantallen, label of kits mogelijk.
- Levering: snelle uitlevering uit voorraad; spoed en projectleveringen in overleg.
