RVS Stelringen met borgschroef
Stelringen van roestvast staal met borgschroef voor het axiaal positioneren en fixeren op assen. Inzet in machinebouw, aandrijftechniek, maritieme installaties en onderhoud. Keuze in RVS 304/316 voor corrosieve omgevingen. RVS Products is als RVS‑specialist snel, betrouwbaar en biedt technische ondersteuning.

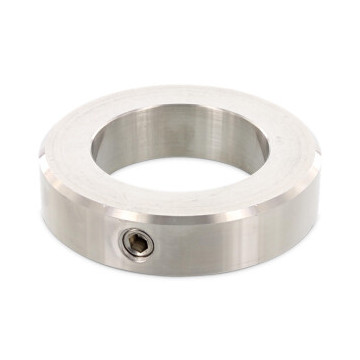

RVS stelringen met borgschroef voor nauwkeurige aspositionering
RVS stelringen met borgschroef worden gebruikt om componenten axiaal te fixeren op een as. Ze bieden een compacte, betrouwbare oplossing voor het positioneren van lagers, tandwielen, kettingwielen, afstandsbussen en sensoren. Dankzij de borgschroef (stelschroef) klemt de ring stevig op de as, zonder extra montage-onderdelen. Voor veel toepassingen in machinebouw, aandrijftechniek en procesinstallaties zijn deze ringen een efficiënte keuze.
Toepassingen en gebruikssituaties
-
Fixeren van groefkogellagers en glijlagers op schachtposities.
-
Axiale begrenzing van tandwielen, kettingwielen en koppelingen.
-
Eindaanslag voor pneumatische cilinders en lineaire geleidingen.
-
Positioneren van encoders, pulswielen en proximitetsensoren.
-
Afstandsbepaling in jigs, fixtures en montagemallen.
-
RVS omgevingen: voedingsmiddelenindustrie, waterbehandeling, offshore en scheepvaart, waar corrosiebestendigheid vereist is.
Belangrijke eigenschappen en materialen

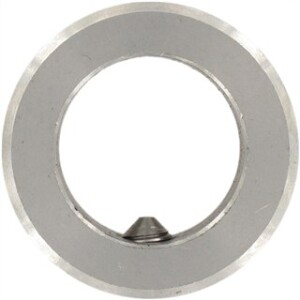

Onze rvs stelringen met borgschroef zijn uitgevoerd volgens gangbare maatvoering en toleranties uit de DIN 705‑reeks. De boringtolerantie is typisch H8, waardoor de ring passend schuift over de as en de borgschroef effectief klemkracht kan opbouwen. De buitenmaat en breedte zijn afgestemd op de asdiameter voor een gunstige balans tussen klemkracht en compacte inbouw.
-
Materiaal RVS A2 (veelgebruikt in algemene machinebouw) en A4 (voor zwaardere corrosieve omgevingen zoals maritiem en chemisch).
-
Staalsoorten aangeduid als 1.4301/1.4305 (A2) en 1.4404/1.4571 (A4) voor de juiste materiaalkeuze per toepassing.
-
Borgschroef doorgaans volgens ISO 4027 (voorheen DIN 914) met binnenzeskant en kegelpunt voor betrouwbare puntdruk op de as; sommige uitvoeringen gebruiken een sleufschroef volgens DIN 553.
-
Afwerking fijn gedraaid; scherpe randen ontbraamd voor veilige montage.
-
Temperatuurbestendigheid passend bij RVS; geschikt voor veel industriële processen en reinigingsregimes.
Let op de asoppervlakte en hardheid: bij zachtere assen kan een kegelpuntschroef een kleine indrukking veroorzaken. Voor herhaald demonteren of om asschade te beperken, is het aan te raden een vlak op de as te frezen of een tussenplaatje te gebruiken.
Varianten en combinatiemogelijkheden
-
Form A (met borgschroef): de meest gebruikte uitvoering voor directe klembevestiging op de as.
-
Form B (met stiftgat): extra borging met een paspen of spie, nuttig bij hoge schokbelastingen of herhaald positioneren.
-
Grote diameters: bij sommige afmetingen zijn twee borgschroeven toegepast voor hogere houdkracht en betere balans.
-
Combinaties: inzetbaar met groeflagers, afstandsringen, keerringen en lineaire lagers voor complete asopbouwen.
-
Alternatief bij gevoelige assen: overweeg klemringen (split collar) wanneer u volledig rondom wilt klemmen zonder puntdruk.
Kies de juiste rvs stelringen voor uw asopbouw
Kies de binnendiameter passend op de astolerantie, bepaal de benodigde axiale houdkracht en stem het materiaal af op de omgeving (A2 voor algemeen gebruik, A4 voor zwaardere corrosie). Controleer de schroefdraadmaat van de borgschroef voor het juiste aanhaalmoment en gebruik een passende inbussleutel. Voor toepassing in hygiënische of zoute omgeving adviseren wij A4 en een vlak op de as voor reproduceerbare positionering. Wij leveren rvs stelringen in uiteenlopende diameters en breedtes, met snelle levering en deskundige ondersteuning, zodat u zonder onderbreking kunt doorwerken.
Veelgestelde vragen over RVS Stelringen met borgschroef
Waarvoor gebruikt u RVS stelringen met borgschroef?
Toepassingen
- Axiale positionering en borging van lagers, tandwielen, koppelingen en poelies op assen.
- Aanslag-/eindstop bij lineaire beweging.
- Afstandhouder of referentiepunt in machines en transportsystemen.
U ontvangt een compacte, demontabele oplossing die snel te monteren is, met betrouwbare borging via de stelschroef.
Welke RVS-kwaliteit kies ik: A2 (304) of A4 (316)?
Materiaalkeuze
- A2 (RVS 304 / EN 1.4301): algemeen gebruik, binnen en buiten zonder hoge chloridebelasting.
- A4 (RVS 316 / EN 1.4401 of 1.4404): maritiem, chemisch, natte of chloride-rijke omgevingen; hogere corrosiebestendigheid.
- Voor hygiënische toepassingen is 316L (1.4404) gangbaar; op aanvraag leverbaar met bijbehorende verklaring.
De stelschroef is van RVS met binnenzeskant; gangbaar is een cup point volgens DIN 916.
Welke passing en as-tolerantie adviseren jullie?
Passing en tolerantie
- Gebruik een as met tolerantie h8 of h9 voor een passende schuifpassing.
- Houd contactvlakken schoon en braamvrij voor maximale houdkracht.
- De cup point van de stelschroef grijpt licht in het asoppervlak voor extra borging; op geharde assen is de markering minimaal.
- Bij sterk wisselende belastingen: overweeg twee ringen (contraborging) of kies een klemring-variant.
Hoe monteer ik de stelring correct en veilig?
Montage-instructie
- Ontvet as en ring, positioneer de ring op maat.
- Draai de borgschroef handvast, lijn uit en draai vervolgens stevig aan met de juiste inbussleutel.
- Gebruik indien nodig schroefdraadborgmiddel bij vibraties.
- Controleer na proefdraaien of de positie behouden blijft en borg zo nodig na.
Op verzoek leveren wij een aandraaimomententabel per schroefdraadmaat.
Zijn de ringen herbruikbaar en beschadigen ze de as?
Herbruikbaarheid en slijtage
- Herbruikbaar zolang schroefdraad en inbus onbeschadigd zijn.
- Inspecteer de punt van de stelschroef; vervang bij zichtbare slijtage voor constante klemming.
- Op zachtere assen kan een lichte indruk ontstaan door de cup point; wilt u het asoppervlak sparen, kies dan een vlakke punt of een klemring (gespleten uitvoering).
Wat is het verschil met klemringen en wanneer kies ik welke?
Vergelijking
- Stelring met borgschroef: compacte bouw, snelle montage, betrouwbare axiale borging; kan een afdruk op de as geven.
- Klemring (gespleten): klemt rondom de as met één of twee schroeven, betere concentriciteit en minder kans op asbeschadiging; ideaal bij vaak verstellen of hogere dynamische belastingen.
- Wij adviseren graag op basis van asmateriaal, belasting en inbouwruimte.
Welke maten, levering en documentatie zijn beschikbaar?
Maten, levering en documentatie
- Metrische en inch-maten beschikbaar; geleverd inclusief RVS stelschroef (cup point DIN 916 is gangbaar). Andere puntvormen op aanvraag.
- Snelle levering uit voorraad. Project- en serieleveringen met vaste afroep mogelijk.
- Documentatie op aanvraag: materiaalcertificaat 3.1, RoHS/REACH-conformiteit en (voor 316/316L) food-grade verklaring.
