Stelschroef met sleuf en punt DIN 553
RVS stelschroeven volgens DIN 553, sleufgedreven met punt, voor fixeren en positioneren van assen, naven en bussen in machine- en apparatenbouw, fijnmechanica en onderhoud. Corrosiebestendig voor stelwerk en borging. Als RVS‑specialist zorgt RVS Products dat u rekent op juiste maatvoering en technisch advies.
Stelschroef met sleuf en punt DIN 553 voor precieze positionering

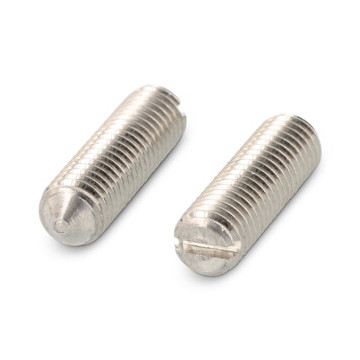

Een stelschroef met sleuf en punt volgens DIN 553 is een koploze schroef voor het fixeren en nauwkeurig afstellen van componenten. De sleufaandrijving maakt montage met een platte schroevendraaier mogelijk, terwijl de kegelvormige punt in het tegenmateriaal grijpt voor een betrouwbare blokkering. Deze RVS-stelschroeven zijn geschikt voor professioneel gebruik in machinebouw, installatie, constructie en maritieme toepassingen waar corrosiebestendigheid en reproduceerbare afstelling belangrijk zijn.
Toepassingen en gebruikssituaties
- Fixeren van naven, koppelingen en tandwielen op assen; de punt markeert of grijpt in een centerpunt aan de as voor extra houdkracht.
- Afstellen van eindposities bij lineaire geleidingen, aanslagen, sensoren en klepmechanismen.
- Borgen van stelplaten, lagerzittingen, klemringen en spindelcomponenten in machines en apparaten.
- Trillingsbestendige vergrendeling in HVAC, pompen en aandrijftechniek; toepasbaar met borgmiddel of contramoer.
- Corrosiegevoelige omgevingen zoals scheepsbouw, offshore, voedingsindustrie en waterbehandeling (RVS A4 aanbevolen).
Belangrijke eigenschappen en materialen
- Normering: DIN 553 definieert vorm, sleufprofiel, puntgeometrie en draadafmetingen van koploze stelschroeven met kegelpunt.
- Geometrie: korte, koploze uitvoering voor vlakke montage; sleufaandrijving voor snelle montage en demontage in krappe ruimtes.
- Functie van de punt: de kegelvormige punt centreert en “bijt” in het substraat, wat axiale en radiale verplaatsing beperkt. Ideaal voor herhaalbare positionering.
- Schroefdraad: metrische draad (M) voor compatibiliteit met standaard tapgaten; nauwkeurige passing ondersteunt stabiele voorspanning.
- Materiaal: RVS A2 voor algemene binnen- en buitenopstelling; RVS A4 voor chloriderijke of maritieme omgeving en procesinstallaties.
- Afwerking: passief RVS-oppervlak voor constante corrosieweerstand en schone montage in technische en hygiënische omgevingen.
- Montagetips: voorkom koudlassen in RVS/RVS-combinaties met een geschikte montagepasta; gebruik een voorgeboord puntgat in de as voor maximale houdkracht.
Varianten en combinatiemogelijkheden
- Maatvoering: gangbare metrische diameters (bijv. M3 t/m M12) met lengte-opties voor verschillende inbouwdieptes en klemwegen.
- Materiaalopties: RVS A2 en RVS A4; andere materialen of hardheden op aanvraag voor specifieke belastingsprofielen.
- Draadopties: standaard metrische draad; fijne draad kan worden toegepast waar nauwkeurige instelling en hogere borging gewenst zijn.
- Alternatieve punten: voor kwetsbare of zachte ondergronden is een stelschroef met vlakke punt (bijv. DIN 551) raadzaam; waar hoge indringing niet gewenst is kan een drukpunt of tussenplaatje worden gebruikt.
- Borging: combineer met een dunne contramoer (bijv. DIN 439), veerring of anaerobe borgmiddelen voor extra trillingsbestendigheid.
- Integratie: geschikt in getapte huisingen, klembussen, stelvoeten, sensorhouders en precisie-aanslagen; past in modulaire machineframes en RVS-profielsystemen.
Kies de juiste stelschroef voor uw toepassing
Voor een duurzame, spelingsvrije borging kiest u de stelschroef met sleuf en punt DIN 553 in het juiste materiaal en de passende maat. Bepaal de schroefdiameter aan de hand van de as- of componentmaat, kies de lengte op basis van inschroefdiepte en gewenste klemlengte, en stem het RVS-type af op de omgeving (A2 algemeen, A4 maritiem/chemisch). Onze specialisten denken graag mee over belastingen, montagevolgorde en borgingsmethoden, zodat u snel verder kunt met een professionele, betrouwbare oplossing.
Veelgestelde vragen over Stelschroef met sleuf en punt DIN 553
Wat is een stelschroef met sleuf en punt DIN 553 en wanneer gebruik ik deze?
Een stelschroef DIN 553 is een schroef zonder kop met een sleuf-aandrijving en een puntvormig uiteinde. U gebruikt deze om onderdelen axiaal of radiaal te fixeren, bijvoorbeeld:
- Schijf, naaf of stelring op een as vergrendelen
- Speling elimineren in mechanische koppelingen
- Fijn afstellen van sensoren, aanslagen of glijgeleidingen
Door de punt grijpt de schroef stevig in het oppervlak en voorkomt verschuiven onder belasting.
Welke RVS-kwaliteit kies ik: A2 of A4?
Wij leveren standaard in RVS A2 (A2-70) en RVS A4 (A4-70) volgens EN 10088.
- A2: Binnen en buiten in normale omgevingen. Hoge corrosiebestendigheid.
- A4: Zware belasting door vocht, zouten of chemicaliën; ideaal voor maritiem en agressievere omgevingen.
Twijfelt u? Wij adviseren u graag op basis van medium, temperatuur en belasting.
Welke maten en draaduitvoeringen zijn beschikbaar?
Standaard leveren wij metrische ISO-schroefdraad met volledige draad, in gangbare maten zoals M3 t/m M16 (andere maten op aanvraag). Kenmerken:
- Sleuf voor platte schroevendraaier/bit
- Punt voor betrouwbare klem- en borgwerking
- Passende toleranties voor industriële montage
U ontvangt per maat duidelijke verpakkingen en batchinformatie voor snelle verwerking in uw werkplaats of magazijn.
Hoe voorkom ik beschadiging van de as of component door de punt?
De punt geeft maximale grip, maar kan een indrukking veroorzaken. Onze tips:
- Gebruik een drukbus of inzetstuk tussen punt en oppervlak
- Breng een klein vlak aan op de as (positioneervlak)
- Kies bij gevoelige materialen een alternatief met platte punt of gebruik een klemring
- Monteer met gecontroleerd aanhaalmoment en gebruik waar nodig borgmiddel
Wat is het juiste aanhaalmoment en hoe voorkom ik koudlassen bij RVS?
Het aanhaalmoment hangt af van draadmaat, materiaal en de gewenste klemkracht. Richtlijn:
- Monteer op schone, licht gesmeerde draad
- Gebruik bij RVS een montagepasta/anti-seize om koudlassen (vastvreten) te voorkomen
- Voer de laatste slag gecontroleerd uit; overtrekken vermindert herhaalnauwkeurigheid
Ontvangt u graag een tabel per maat en RVS-kwaliteit? Wij leveren desgewenst toepassingsadvies en specificaties.
Zijn deze stelschroeven geschikt voor buiten, maritieme of chemische omgevingen?
Ja. Kies voor RVS A4 bij zout (maritiem) of chemisch belast milieu. RVS A2 is doorgaans voldoende voor buiten in stedelijke/industriële omgevingen zonder extreme chloridebelasting. Voor speciale media of hogere temperaturen adviseren wij u graag een professionele oplossing.
Welke leveropties biedt RVS Products voor DIN 553 en kan ik certificaten krijgen?
U profiteert van snelle levering uit voorraad en een betrouwbare service voor project- en seriebestellingen.
- Ruim assortiment maten en RVS-kwaliteiten direct beschikbaar
- Staffelprijzen en grote volumes op aanvraag
- Batchtraceerbaarheid en 3.1-materiaalcertificaten op verzoek
- Technische ondersteuning bij selectie en toepassing
